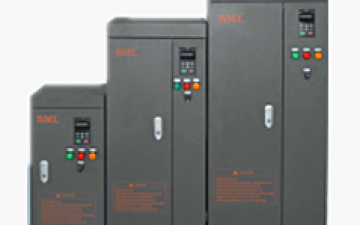

异步伺服驱动器

异步伺服驱动器

功能概述 产品特点 产品规格 相关下载



 宝米勒异步伺服驱动器采用同步于国际先进技术的逻辑控制、模糊计算技术和信号智能补偿技术，将先进磁通矢量控制交融于伺服驱动控制中，产品具有调速范围宽，功率容量大，动态性能高，控制精度好和优良的低速转矩性能，先进的电流限制技术和硬件优化设计，使产品具有强大的过载能力，能保证在负载频繁波动的情况下，异步伺服驱动器都能正常的工作。在塑胶机械、压铸机械、型材挤压机机械等行页以及传统液压系统中被大量使用，取得了良好业绩和广泛好评。

异步伺服节电原理

    注塑机的用电主要消耗在油泵电机上，所以降低油泵电机的用量是注塑机节能的关键。在定量泵的液压系统中，电机以50Hz高速运转，油泵的供油量是基本不变的，远远大于注塑机工况的实际流量需求，多余的高压油经溢流阀全部回流至油箱，能量存在巨大的浪费。而油泵的供油量与电机的转速成正比，因此我们可以通过降低电机的转速，使油泵的供油量与注塑机的实际流量需求相一致，冷却时电机可以停下来，几乎消除溢流现象。

异步伺服控制原理图

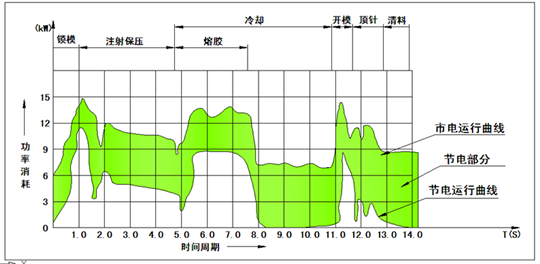

＆.高节电率，节电可达30%～65%。节能曲线如图所示：

＆.电机软启动：对电网冲击小，降低使用场所变电设备容量，减小噪音

＆.提高功率因数：减小电网无功功率损失

＆.高可靠性：减轻振动，减小机件磨损，降低油温，延长设备和磨具寿命

＆.操作更具人性化：不改变设备原有的操作模式，不需要特别培训工人。工序动作的工作频率曲线调好后，可以任

意更换模具，不需要再调节异步伺服驱动器参数。具有旁路设计，若该驱动器出现问题时，可手动切换到旁路系统，不影响生产。

＆.完善的保护：宝米勒异步伺服驱动器，控制精度高，响应时间快，具有完善的保功能，即过流保护、过压保护、欠压保护、过载

保护、缺相保护、过热保护等。能有效的保护油泵马达，提高设备的使用寿命。

产品技术指标
项    目
指标及规格
主电
输入
电压
   三相380V ±15%；电压失衡率<3%
频率
   50Hz/60Hz ±5%
主电
输出
输出电压
   三相0V～输入电压
输出频率
   0.1Hz～400Hz
过载能力
   150% 60S；130%长期
驱
动
性
能
电压调制
   电压矢量（SVPWM）调制
控制方式
  无速度传感器矢量控制（SVC）；转矩控制（TC）；压频比控制
  （V/F）
运行指令给定
   键盘给定；RUN、F/R端子给定；485通讯给定
速度给定方式
  键盘数字给定；X4、X5端子（UP/DOWN）给定；
  AI1/AI2/AI3端子 模拟信号给定；485通讯给定
速度给定精度
  数字给定：±0.01%（-10℃～+40℃）
  模拟给定：±0.05%(25℃±10℃)
速度给定
分辨率
  数字给定：0.01Hz
  模拟给定：1/2000大频率
速度控制精度
   无速度传感器矢量控制：±0.5%（25℃±10℃)
速度控制范围
   无速度传感器矢量控制：1:100
转矩控制响应
   无速度传感器矢量控制：<200ms
起动转矩
   无速度传感器矢量控制：150%/0.5Hz
转矩控制精度
   ±5%
I/O
控
制
通
道
设定电压源
   1路，10V，5mA
控制电压源
   1路，24V，100mA；也可通过PLC端子由外部提供
模拟信号输入
  3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36选择；1路(AI3)-10V～10V

集电极输出
   2路(Y1/Y2)，0～50mA，可编程，多种输出量可选
运行命令输入
   2路(F/R、RUN)，控制运行命令输入接点端子
可编程输入
   7路(X1～X7)，可编程，多种输入量可选
模拟信号输出
 2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15选择

继电器输出
   2路，可编程，触点容量：250V AC/3A或30V DC/1A
  故障报警继
  电器输出
   触点容量：250V AC/3A，30V DC/1A
  串行通讯接口   RS485接口，标准Modbus通讯协议
显示
   LED数码管显示
  设定频率、输出频率、输出电压、输出电流、电机转速、
  负载线速度，  输入、输出端子状态...
  外接仪表显示   给定频率；输出频率；输出电流（0～10VDC或0～20mA输出）
  保护功能   过流保护、过压保护、欠压保护、过载保护、缺相保护
  选配件
  制动组件；输入、输出交流电抗器；直流电抗器；输入、输出滤波器；
  远程键盘数据线；通信总线适配器等
环境
   使用场所
  室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、
  水蒸汽、滴水或盐分等
  海拔高度   低于海拔1000米
  环境温度   -10℃～+40℃
  湿度   20%～90%RH，无水珠凝结
  振动   小于5.9米/秒2（0.6g）
  存储温度   -20℃～+60℃
结构
   防护等级   IP20
  冷却方式   强制风冷
  安装方式   壁挂式；落地式

落地式安装变频器型号规格

变频器型号
额定容量
（KVA）
额定输出电流
（A）
适配电机功率
（KW）
安装方式
MC200G0075T4Z
14
18
7.5
落地
MC200G0110T4Z
18
24
11
落地
MC200G0150T4Z
24
30
15
落地
MC200G0185T4Z
29
38
18.5
落地
MC200G0220T4Z
34
45
22
落地
MC200G0300T4Z
45
60
30
落地
MC200G0370T4Z
57
75
37
落地
MC200G0450T4Z
69
91
45
落地
MC200G0550T4Z
85
112
55
落地
MC200G0750T4Z
114
150
75
落地
MC200G0900T4Z
134
176
90
落地
MC200G1100T4Z
160
210
110
落地
MC200G1320T4Z
192
253
132
落地
MC200G1600T4Z
231
304
160
落地
MC200G1850T4Z
265
340
185
落地
           MC200G2000T4Z 287 377 200                落地
