专用变频器

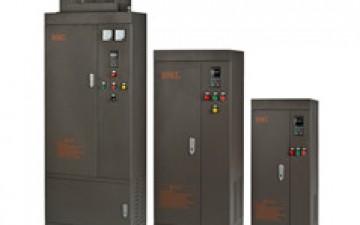

球磨机专用变频器

球磨机专用变频器


针对陶瓷行业既要节能降耗减少生产成本,又要提高产品效率和质量的迫切需要以及应用环境特点,广州市宝米勒电气技术有限公司凭借20年行业经验及技术实力研制推出了一系列具有可靠性能和卓越品质的陶瓷行业专用变频器,其中就有球磨机专用变频器。
陶瓷行业球磨机是以磨球运动为基础,物料颗粒的粉磨过程发生在磨球间和磨球与衬板间。所以球磨机采用宝米勒专用变频器控制在不同的研磨物料和研磨阶段以有效的工作转速运行则提高研磨效率的节能效果可高达15%左右。



.球磨机皮带防打滑

针对球磨机起动特性,宝米勒专用变频器具有特殊起动模式,可有效防止球磨机起动时皮带打滑。

.快速起动

宝米勒球磨机专用变频器采用先磁通矢量控制技术,加减速时间短,较短可设10秒起停。

.无须辅机起动

起动力矩大,低速时可达到180%的额定转矩输出;过载能力请,额定电流150%1分钟,无须辅机可直接起动球磨机。

.节能降耗

装机控制后的球磨机起动电流可比原先小3-5倍,实现了平滑软起动,具有优越的多段速运行,节电效果显著。


产品技术指标

项         目

指         标       规      格












较高频率

400HZ



载波频率

0.5Hz~16KHz;可根据负载特性,自动调整载波频率



输频率分辨率

数字设定:0.01Hz  模拟设定:较高频率×0.1%



控制方式

开环矢量控制(SVC); V/F控制



启动转矩

0.5Hz150%(SVC)



调速范围

1:100(SVC)         1:100(VC)



稳速精度

±0.5%(SVC)        ±0.02%(VC)



转矩控制精度

±5%(SVC)



过载能力

150%额定电流60s;180%额定电流1s



转矩提升

自动转矩提升;手动转矩提升0.1%~30.0%



V/F曲线

三种方式:直线型;多点型;平方型V/F曲线



加减速曲线

直线或S曲线加减速方式;四种加减速时间;加减速时间范围0.0~3600.0s



直流制动

直流自动频率:0.00Hz~较大频率,制动时间:0.0s~36.0s
制动动作电流值:0.0%~100.0%




点动控制

点动频率范围:0.00Hz~50.00Hz;点动加减速时间:0.0s~3600.0s



简易PLC

通过内置PLC或控制端子实现较多32段速运行



内置PID

可方便实现过程控制闭环控制系统



自动电压调整

当电网电压变化时,能自动保持输出电压恒定



共直流母线功能

可实现多台变频器共用直流母线的功能







运行命令通道

三种通道:操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换



频率给定

数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定等。



LED显示

显示参数



保护功能

输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等



选配件

多功能输入输出扩展卡、通讯卡、张力卡、PG卡、供水卡






使用场所

室内,不受阳光直晒,无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水或
盐份等




海拔高度

低于1000m



环境温度

’10℃~+40℃(环境温度在40℃~50℃)



湿度

小于95%RH,无水珠凝结



振动

小于5.9m/S2 (0.6g)



存储温度

’-20℃~+60℃



产品标准规格

球磨机吨位(T)

装料量

筒体转速
(r/min)

主电机
(KW)

适配变频器
(KW)

 变频器尺寸
(高*宽*厚)mm

变频器输出

变频器输入

额定电流

电压、频率

过载能力

电压、频率

允许波动

18

18

13.87

90

110

1250*520*400

210A

 电压:
三相
0~400V



频率:

0.1~400HZ

额定电流
的150%1

分钟

电压:

三相
400V

频率:

50/60HZ

电压:
+10%~
-15%



频率:
±5%

23

23

13.3

90

110

110

110

30

30

12.5

110

132

253A

132

132

40

40

11.8

132

160

1650*610*420

340A

160

160

50

50

11.5

160

185

340A

185

200

377A

200

200

60

60

9.92

200

220

415A

220

250

475A

250

250

80

80

9.92

250

280

1950*760*450

520A

280

280

100

100

10

280

315

585A

315

315

120

120

10

315

355

650A

355

355




暂无
