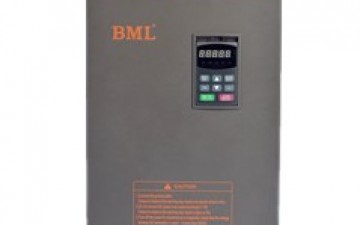

塑机专用变频器

塑机专用变频器

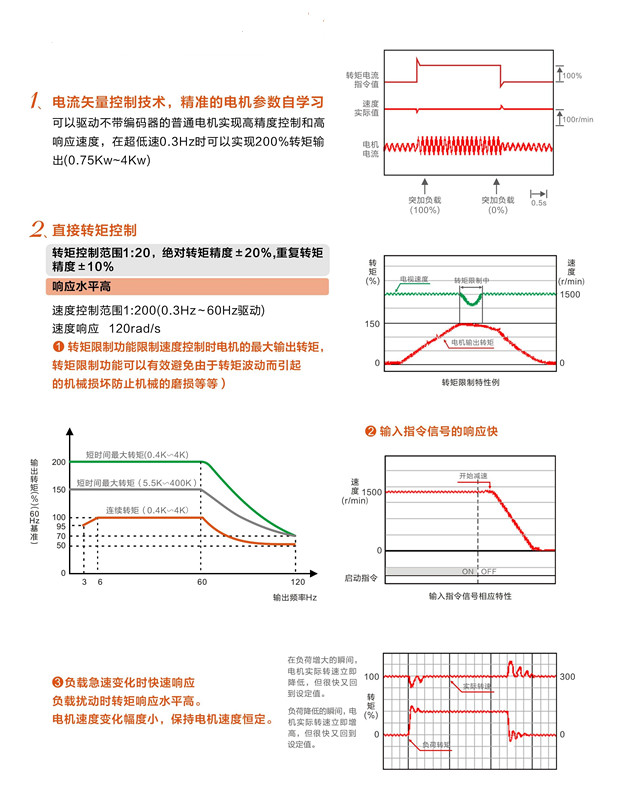

功能概述 产品特点 产品规格 相关下载



   MC200S系列变频器是在MC200T系列的基础上,根据注塑机行业对变频器的特殊要求,结合宝米勒公司研发人员的变频器研发经验,独立自主地开发的塑机专用变频器。该系列产品具有MC200T系列的全部功能,表现了宝米勒公司独特的专有技术。 主要应用于挤出机、吹塑机等,具有良好的节电效果和快速有效的生产效率。

功率范围：1.5KW--450KW


产品技术指标

项    目
指标及规格
主电
输入
电压
   三相380V  15%；电压失衡率<3%
频率
   50Hz/60Hz  5%
主电
输出
输出电压
   三相0V～输入电压
输出频率
   0.1Hz～400Hz
过载能力
   150% 额定输出电流60S；130%长期
驱
动
性
能
电压调制
   SVPWM 调制
控制方式
  无速度传感器矢量控制（SVC）；转矩控制（TC）；
  压频比控制（V/F）
运行指令给定
  面板给定；外部端子设定；485通讯给定
速度给定方式
  操作面板给定；X4、X5端子（UP/DOWN）给定；
  模拟给定AI1/AI2/AI3；485通讯给定
速度给定精度
  数字给定： 0.01%（-10℃～+40℃）
  模拟给定： 0.05%(25℃  10℃)
速度设定
分辨率
  数字给定：0.01HZ
  模拟给定：1/2000大频率
速度控制精度
   无速度传感器矢量控制： 0.5%（25℃  10℃)
速度控制范围
   无速度传感器矢量控制：1:100
转矩控制响应
   无速度传感器矢量控制：<200ms
起动转矩
   无速度传感器矢量控制：150%/0.5Hz
转矩控制精度
   5%
I/O
控
制
通
道
设定电压源
   1路，10V，5mA
控制电压源
   24V，100mA；也可通过PLC端子由外部提供
模拟信号输入
  3路， 2路(AI1/AI2)0～10V或0～20mA ，功能F4-35和F4-36选择；1路(AI3)-10V～10V
集电极输出
   2路(Y1/Y2)，0～50mA，可编程，多种输出量可选
运行命令输入
   2路(F/R、RUN)，控制运行命令输入接点端子
可编程输入
   7路(X1～X7)，可编程，多种输入量可选
模拟信号输出
  2路(AO1/AO2)，0～10V或0～20mA，功能F5-12和F5-15选择
继电器输出
   2路，可编程，触点容量：250V AC/3A或30V DC/1A
  故障报警继
  电器输出
   触点容量：250V AC/3A，30V DC/1A
  串行通讯接口   RS485接口，标准Modbus通讯协议
显示
   LED数码管显示
  设定频率、输出频率、输出电压、输出电流、电机转速、负载线速度，
  输入、输出端子状态...
  外接仪表显示   给定频率；输出频率；输出电流（0～10VDC或0～20mA输出）
  保护功能   过流保护、过压保护、欠压保护、过载保护、缺相保护
  选配件
  远程电缆；通信总线适配器等
环境
   使用场所
  室内，不受阳光直射，无尘埃、腐蚀性气体、可燃性气体、油雾、
  水蒸汽、滴水或盐分等
  海拔高度   低于海拔1000米
  环境温度   -10℃～+40℃
  湿度   20%～90%RH，无水珠凝结
  振动   小于5.9米/秒2（0.6g）
  存储温度   -20℃～+60℃
结构
   防护等   IP20
  冷却方式   强制风冷
  安装方式   落地式

立柜落地式安装变频器型号规格

变频器型号
   额定容量（KVA）
额定电流（A）
 适配电机（KW）
安装方式
MC200E0055T4
10
13
5.5
落地
MC200E0075T4
14
18
7.5
落地
MC200E0110T4
18
24
11
落地
MC200E0150T4
24
30
15
落地
MC200E0185T4
29
38
18.5
落地
MC200E0220T4
34
45
22
落地
MC200E0300T4
45
60
30
落地
MC200E0370T4
57
75
37
落地
MC200E0450T4
69
91
45
落地
MC200E0550T4
85
112
55
落地
MC200E0750T4
114
150
75
落地
MC200E0900T4
134
176
90
落地
MC200E1100T4
160
210
110
落地
MC200E1320T4
192
253
132
落地
MC200E1600T4
231
304
160
落地
MC200E1850T4
265
340
185
落地
MC200E2000T4
287
377
200
落地
MC200E2200T4
316
415
220
落地
MC200E2500T4
353
475
250
落地
MC200E2800T4
396
520
280
落地
MC200E3150T4
445
585
315
落地
MC200E3550T4
495
650
355
落地
MC200E4000T4
563
740
400
落地
MC200E5000T4
731
930
500
落地
MC200E6300T4
891
1180
630
落地
MC200E8000T4

 1143 1500 800 落地
