【案例】江苏MDG 40t龙门吊电气柜控制系统项目

   近日，江苏MDG 40t龙门吊电气柜控制系统项目已经圆满完成，相信睿郅盾龙门电气柜控制系统会为江苏龙门吊项目提供更有力的生产保障。

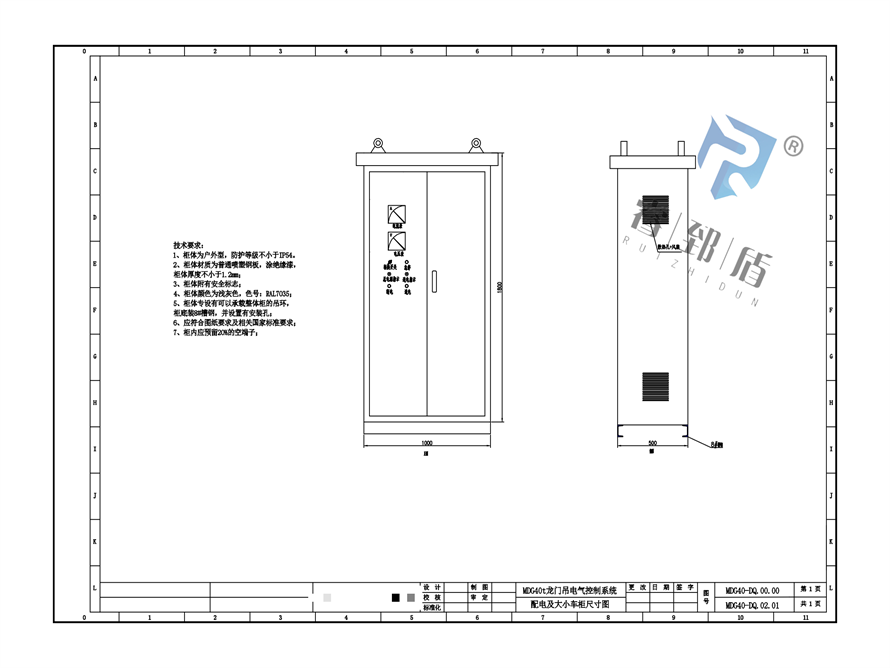

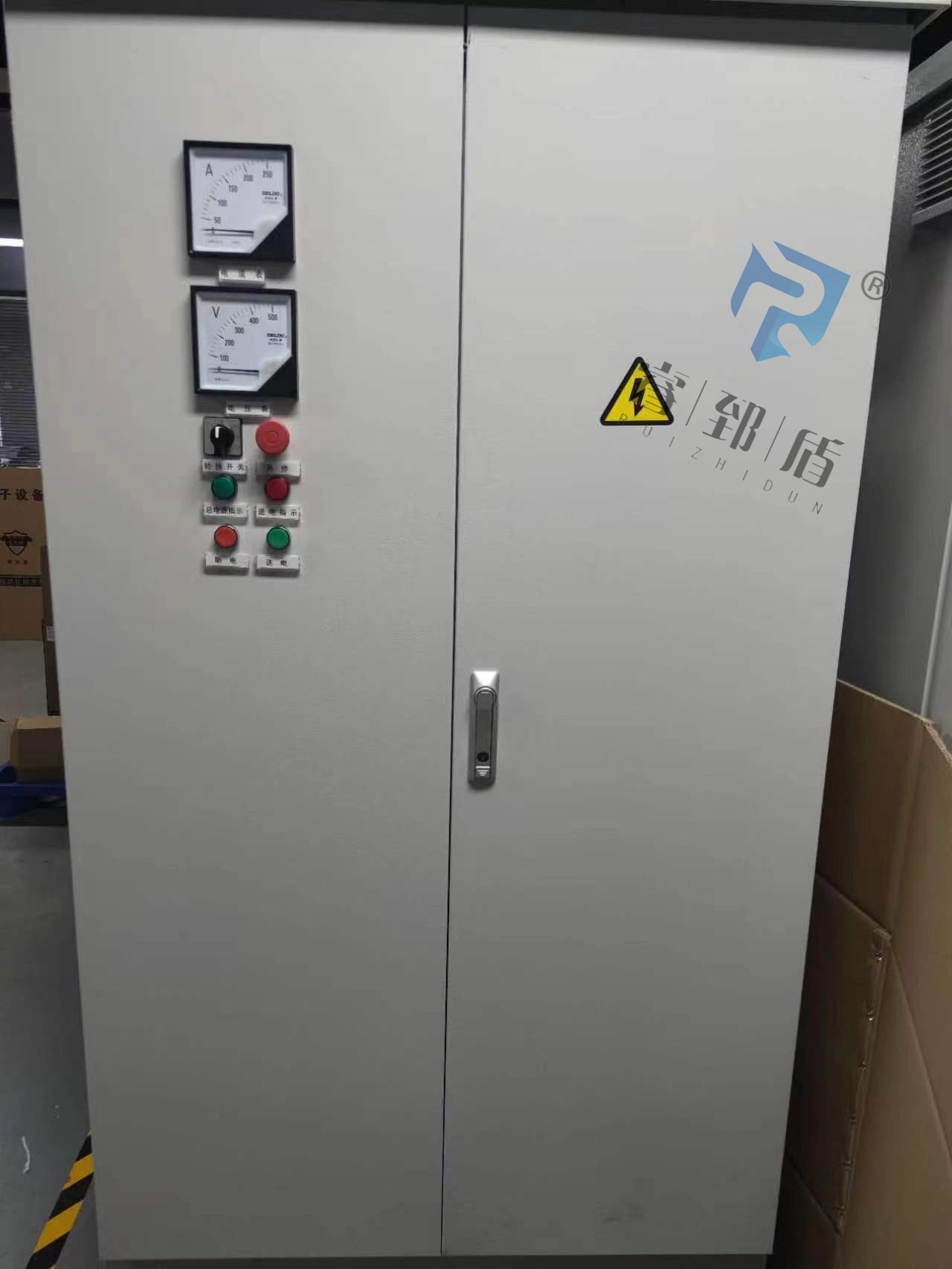

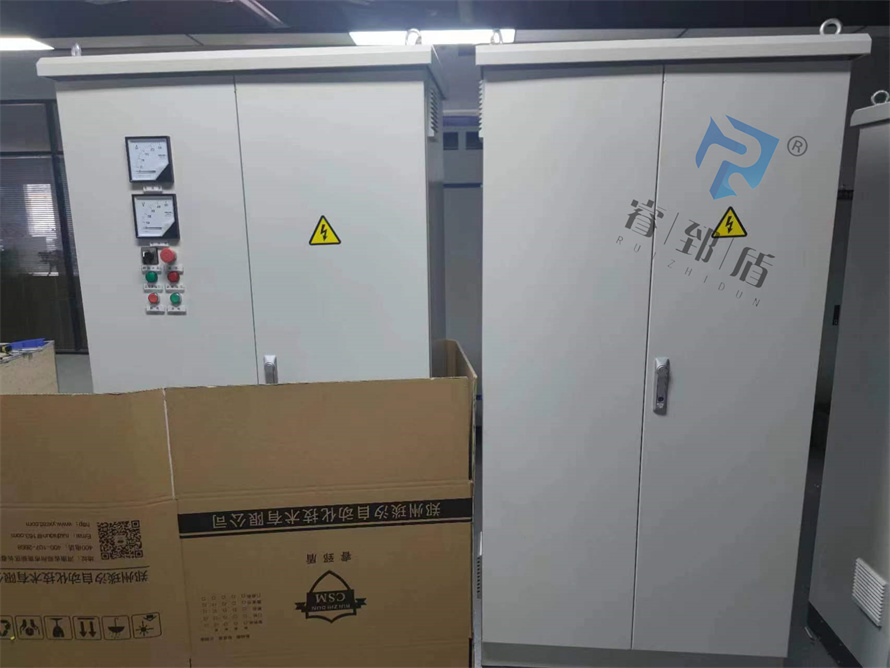

   40t龙门吊电气柜控制系统

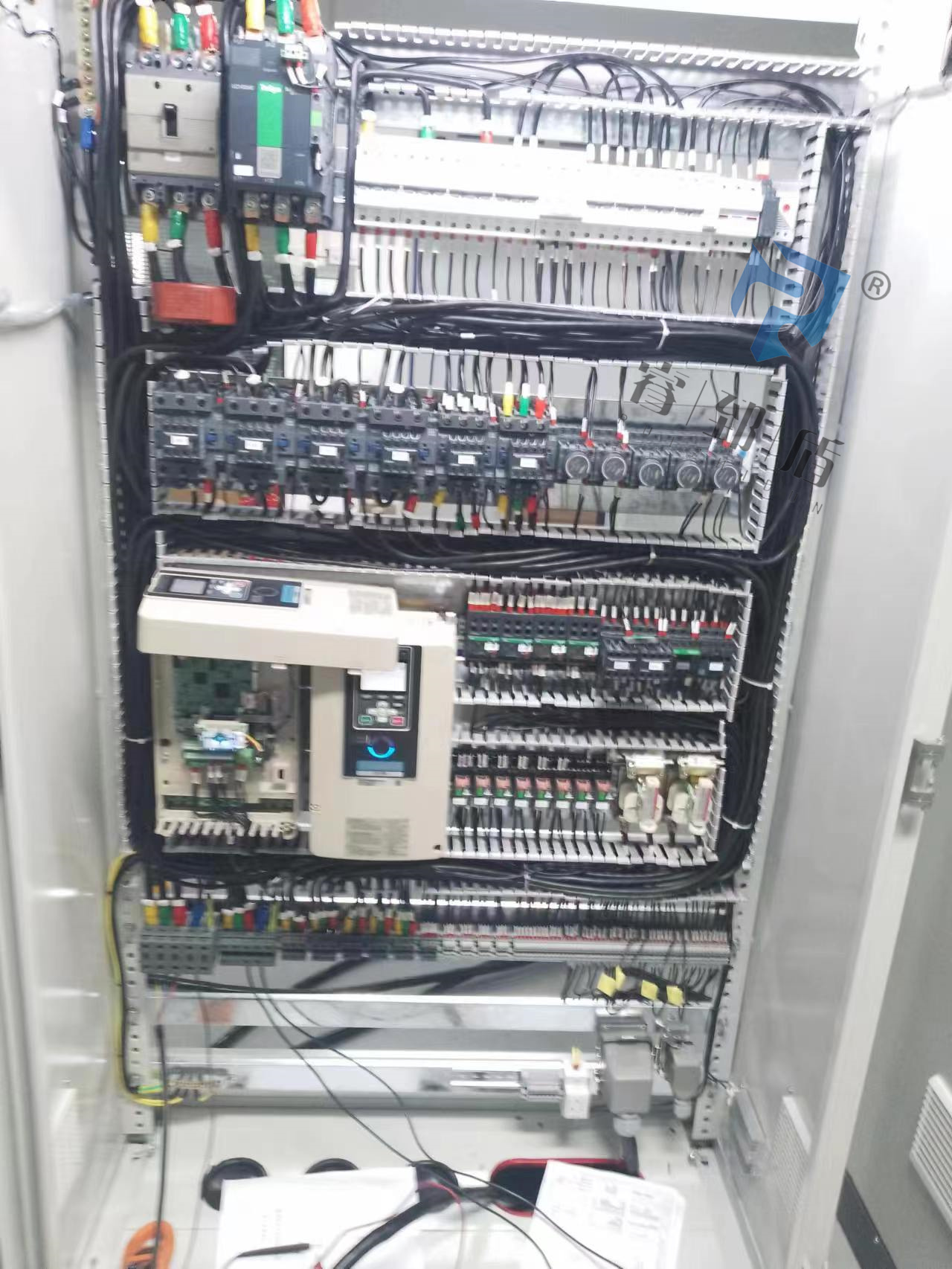

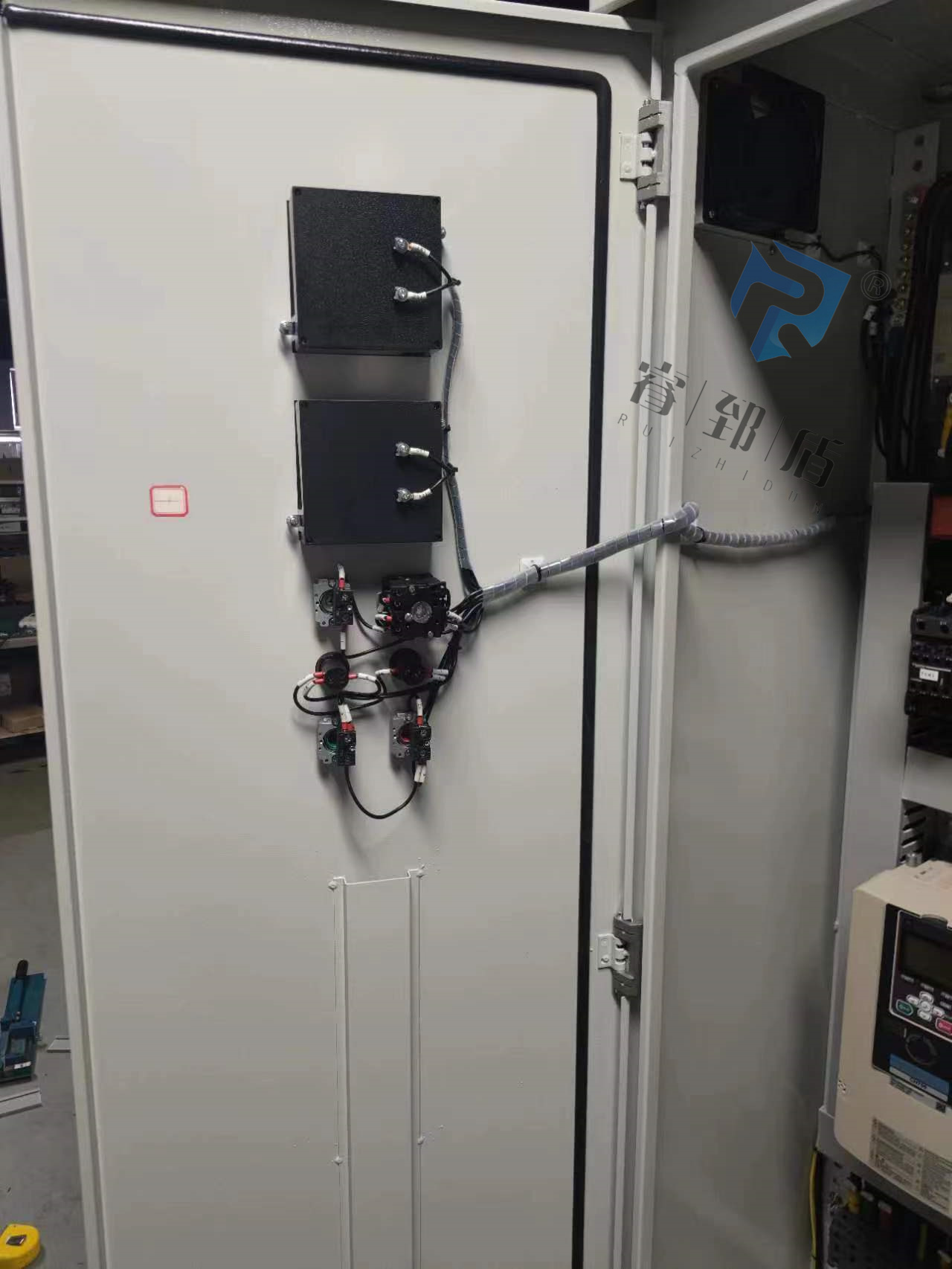

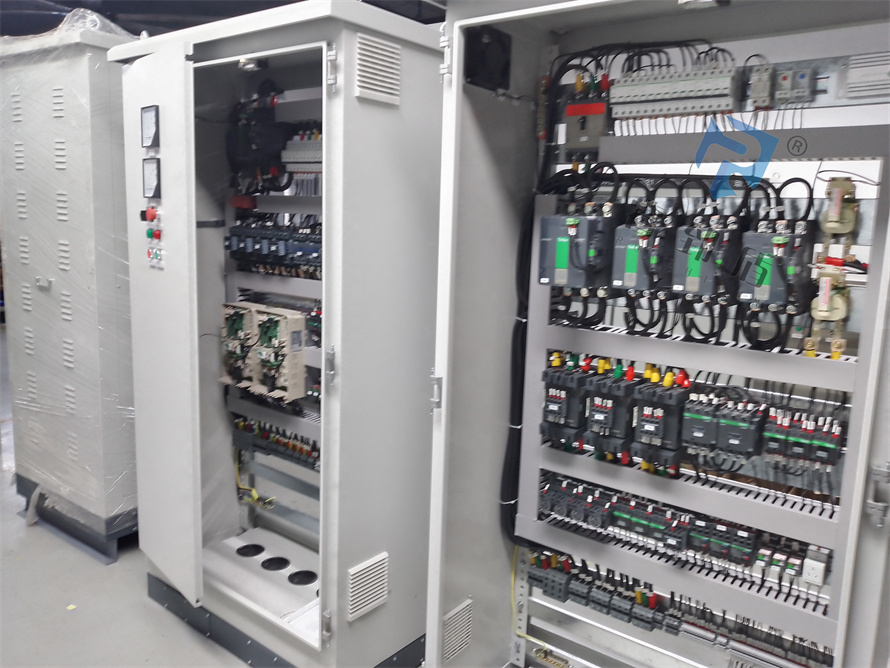

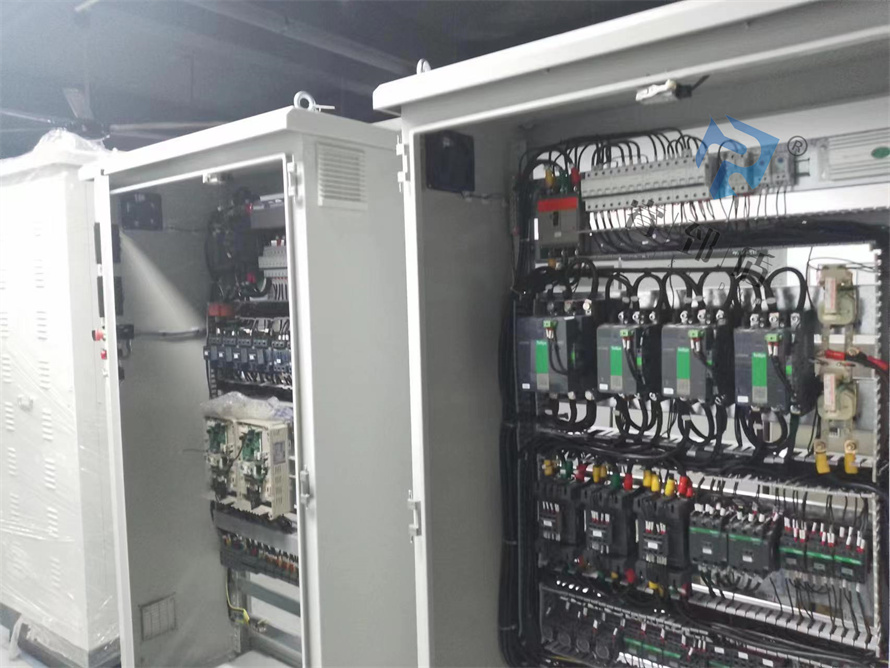

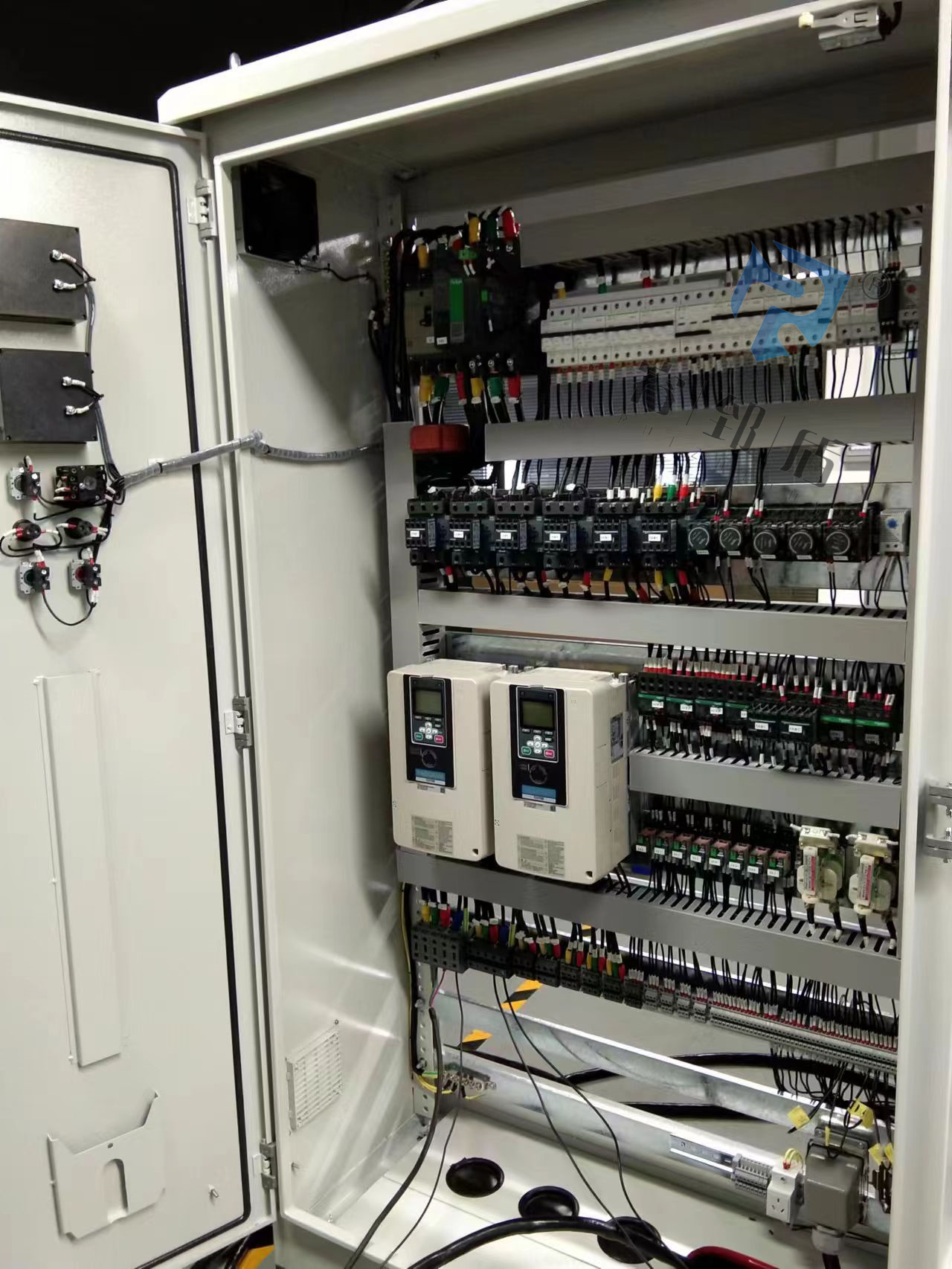

    电气柜内元器件布置合理、美观，电气元件均使用导轨安装。柜内元器件（如空气开关、接触器、热继电器等）必须按照图纸标明对应元器件的代号，如 Q1，KM4 等。柜内所配动力电源 A、B、C 三相应有明确一致的颜色区分，引至端子接线应标注与端子原理图相一致的标号，线号和端子排的标注为机打符号。

                   40t龙门吊电气柜技术要求

                                                                           电源参数

   电源参数：动力额定电压为交流 380V/50Hz，控制额定电压为交流 220V/50Hz 或直流 24V。

                                                                                      布线要求

          电气柜内布线要严格按照国家标准制作，布线规范、美观，控制柜内所有端子的接线均不得有松动。电缆进出线留有足够空间，端子排距箱底距离大于 200mm 方便接线。控制柜配线完毕后必须进行正确性校验，设备交接时，不允许出现漏配和错配现象。

                                                                  电器柜执行标准

控制箱（柜）、动力箱（柜）、电控箱（柜）具有防尘、防溅性能，所有技术指标必须符合规范及设计要求。产品执行的标准(国家标准 GB7251、行业标准、企业标准)。

               电控箱、柜的板材的各种指标必须符合国家的有关要求。所有配电箱、柜要求采用符合国家标准的塑钢或 304 不锈钢板，结构牢固，外形美观，内部布置合理。落地柜用 2.0mm 厚钢板制作，控制箱长边大于等于600mm 的用 2.0mm 厚钢板、小于 600mm 的用 1.5mm 厚钢板制作,二层底板需用 2mm 厚钢板。带变频器的配电（控制）箱/柜须根据情况设置通风设施。

  箱体内的汇流排应采用铜排，N 和 PE 排应分开设置。PE 排最小截面 100mm2，并设有接线端子，接线端子带防松脱的紧固螺栓用来连接接地导体。PE 排和接线端子置于箱体底部。箱体与 PE 排应由接地线可靠连接，过门接地线应满足经常开关门的要求。
